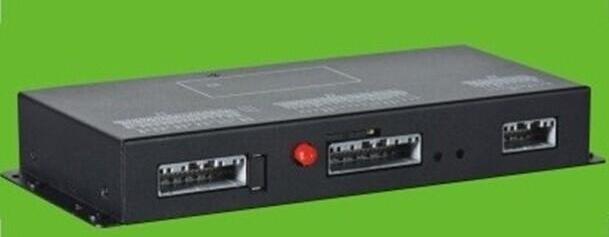

BMU05主控模塊

BMU05主控模塊適用于EV/HEV動力鋰電池組的管理，是BMS系統的核心控制模塊。

BMU05主控制模塊型號列表

序列號

編碼

模型

配置說明

一

010110XX年

BMU05-I-G-12/24V-400型

6~32v，3xCAN，7xDO，8xDI，400V總線

二

01011057

BMU05-I-G-12/24V-400/900型

6~32v，3xCAN，7xDO，8xDI，900V總線

BMU05主控模塊功能指示燈

BMU05主控模塊主要參數

技術參數

額定規格

錯誤

評論

模塊工作電源

6～32伏

/

<；4周

系統中電池的最大數量

300串

/

最多支持5個電池串并聯管理。

蓄電池總電壓

0～920伏（900伏）

±0.5%

典型的電壓電平為350伏和700伏。

0～460伏（400伏）

±0.5%

典型的電壓電平為350V伏。

負載總線電壓

0～920伏（900伏）

±0.5%

典型的電壓電平為350伏和700伏。

0～460伏（400伏）

±0.5%

典型的電壓電平為350V伏。

電池組總電流

-5伏～5伏

±0.5%

單電流霍爾，±12V電源

-5伏～5伏

±0.5%

雙LEM電流霍爾，+5V電源

-100～100毫伏

±0.5%

分流器接口

絕緣檢測電阻

0～5KΩ

2KΩ

電池組在任意點接地情況下的測量精度。

系統泄漏電流=母線電壓/絕緣電阻

>；

5KΩ

±15％

3萬

1公里

30K負極單極接地的測量精度。

溫度檢測信號

-40～100

±1

用于外部NTC溫度傳感器檢測。

通用開關輸入接口

12/24伏

/

8路、1路公共負極、7路公共正極。

充電觸點信號

0～12伏

/

滿足國家標準交流充電端口CC信號要求。

-12～12伏

/

滿足國家標準交流充電端口CP信號的要求。

0～12伏

/

滿足國家標準直流充電端口CC2的要求。

充電激活功能

/

支持CC、CP和CC2的任何信號激活。

ACC信號輸入接口

12/24伏

/

1條道路

充電信號輸入接口

12/24伏

/

1條道路

充電控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

蓄電池正極控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

蓄電池負極控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

預充電控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

DC/DC控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

制冷空調控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

暖通空調控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

外部通信接口

雙向CAN2.0，GPRS無線接口

內部通信接口

速率為250Kbps的單通道CAN2.0

維護接口

單向USB（用于數據導入和導出、程序升級）

BMU05主控模塊外形尺寸圖

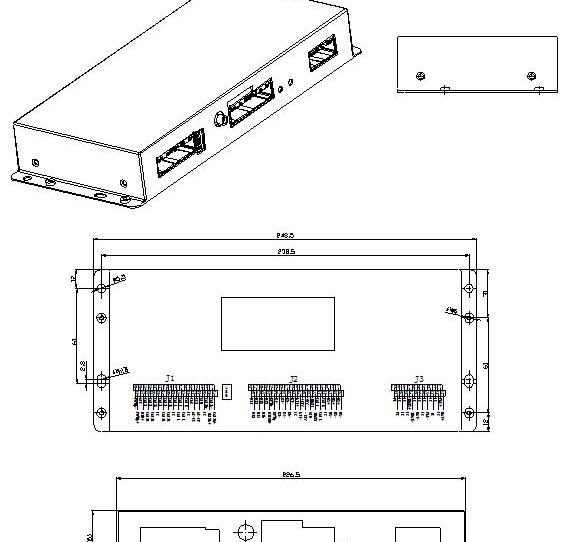

BMU05主控模塊的結構尺寸如下圖所示。

主控模塊USB接口

用戶可以使用通用USB閃存驅動器導出BMS記錄的運行數據，也可以使用USB閃存驅動器升級BMS程序。

使用USB閃存驅動器升級程序

用戶可以使用USB閃存驅動器方便地升級BMU主控模塊程序。操作方法如下：

將BMU05主控模塊的固件文件（KL_BMU.bin）放在U盤的根目錄中。

關閉BMU05主控模塊的電源，將帶固件的U盤插入主控模塊USB接口。

打開BMU05主控模塊的電源，此時主控模塊會自動讀取U盤中的程序進行升級，升級過程大約需要5~10秒。

程序升級完成后，BMU05主控模塊上的紅色和綠色指示燈將始終亮起，表示升級成功。

關閉BMU05主控模塊電源，拔下U盤，然后打開BMU05總控模塊電源。程序將自動運行，紅色指示燈將熄滅，綠色指示燈將緩慢閃爍。使用調試軟件或顯示屏檢查版本號是否正確。

使用USB閃存驅動器導出操作數據

用戶可以輕松地將BMS的當前配置參數和運行日志導出到USB閃存驅動器。在數據導出過程中，綠色LED將始終點亮，紅色LED將熄滅，USB閃存驅動器上的指示燈將閃爍。數據導出速度>；

1MB/分鐘。

注意：由于BMU05主控模塊在數據導出過程中會暫停其他任務，因此USB數據導出功能只能在停車后使用。在正常行駛過程中，嚴禁將U盤插入BMU05主控模塊的USB端口。

詳情咨詢熱線：0755-26654525 BMU05主控模塊適用于EV/HEV動力鋰電池組的管理，是BMS系統的核心控制模塊。

BMU05主控制模塊型號列表

序列號

編碼

模型

配置說明

一

010110XX年

BMU05-I-G-12/24V-400型

6~32v，3xCAN，7xDO，8xDI，400V總線

二

01011057

BMU05-I-G-12/24V-400/900型

6~32v，3xCAN，7xDO，8xDI，900V總線

BMU05主控模塊功能指示燈

BMU05主控模塊主要參數

技術參數

額定規格

錯誤

評論

模塊工作電源

6～32伏

/

<；4周

系統中電池的最大數量

300串

/

最多支持5個電池串并聯管理。

蓄電池總電壓

0～920伏（900伏）

±0.5%

典型的電壓電平為350伏和700伏。

0～460伏（400伏）

±0.5%

典型的電壓電平為350V伏。

負載總線電壓

0～920伏（900伏）

±0.5%

典型的電壓電平為350伏和700伏。

0～460伏（400伏）

±0.5%

典型的電壓電平為350V伏。

電池組總電流

-5伏～5伏

±0.5%

單電流霍爾，±12V電源

-5伏～5伏

±0.5%

雙LEM電流霍爾，+5V電源

-100～100毫伏

±0.5%

分流器接口

絕緣檢測電阻

0～5KΩ

2KΩ

電池組在任意點接地情況下的測量精度。

系統泄漏電流=母線電壓/絕緣電阻

>；

5KΩ

±15％

3萬

1公里

30K負極單極接地的測量精度。

溫度檢測信號

-40～100

±1

用于外部NTC溫度傳感器檢測。

通用開關輸入接口

12/24伏

/

8路、1路公共負極、7路公共正極。

充電觸點信號

0～12伏

/

滿足國家標準交流充電端口CC信號要求。

-12～12伏

/

滿足國家標準交流充電端口CP信號的要求。

0～12伏

/

滿足國家標準直流充電端口CC2的要求。

充電激活功能

/

支持CC、CP和CC2的任何信號激活。

ACC信號輸入接口

12/24伏

/

1條道路

充電信號輸入接口

12/24伏

/

1條道路

充電控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

蓄電池正極控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

蓄電池負極控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

預充電控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

DC/DC控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

制冷空調控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

暖通空調控制輸出接口

3A/30V（有源）

/

1通道，低端控制，有源輸出

外部通信接口

雙向CAN2.0，GPRS無線接口

內部通信接口

速率為250Kbps的單通道CAN2.0

維護接口

單向USB（用于數據導入和導出、程序升級）

BMU05主控模塊外形尺寸圖

BMU05主控模塊的結構尺寸如下圖所示。

主控模塊USB接口

用戶可以使用通用USB閃存驅動器導出BMS記錄的運行數據，也可以使用USB閃存驅動器升級BMS程序。

使用USB閃存驅動器升級程序

用戶可以使用USB閃存驅動器方便地升級BMU主控模塊程序。操作方法如下：

將BMU05主控模塊的固件文件（KL_BMU.bin）放在U盤的根目錄中。

關閉BMU05主控模塊的電源，將帶固件的U盤插入主控模塊USB接口。

打開BMU05主控模塊的電源，此時主控模塊會自動讀取U盤中的程序進行升級，升級過程大約需要5~10秒。

程序升級完成后，BMU05主控模塊上的紅色和綠色指示燈將始終亮起，表示升級成功。

關閉BMU05主控模塊電源，拔下U盤，然后打開BMU05總控模塊電源。程序將自動運行，紅色指示燈將熄滅，綠色指示燈將緩慢閃爍。使用調試軟件或顯示屏檢查版本號是否正確。

使用USB閃存驅動器導出操作數據

用戶可以輕松地將BMS的當前配置參數和運行日志導出到USB閃存驅動器。在數據導出過程中，綠色LED將始終點亮，紅色LED將熄滅，USB閃存驅動器上的指示燈將閃爍。數據導出速度>；1MB/分鐘。

注意：由于BMU05主控模塊在數據導出過程中會暫停其他任務，因此USB數據導出功能只能在停車后使用。在正常行駛過程中，嚴禁將U盤插入BMU05主控模塊的USB端口。

詳情咨詢熱線：0755-26654525
